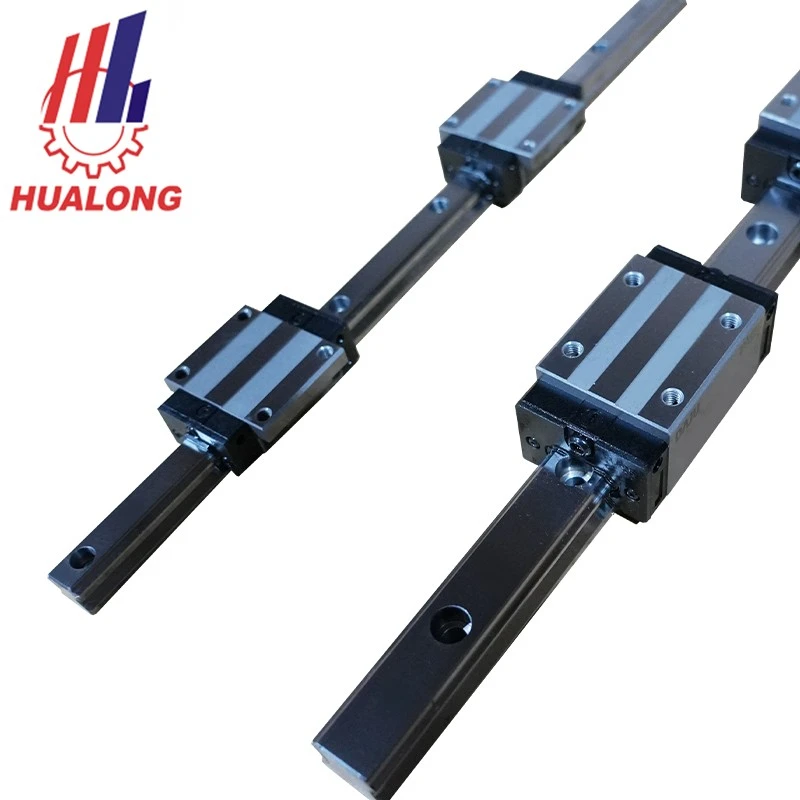

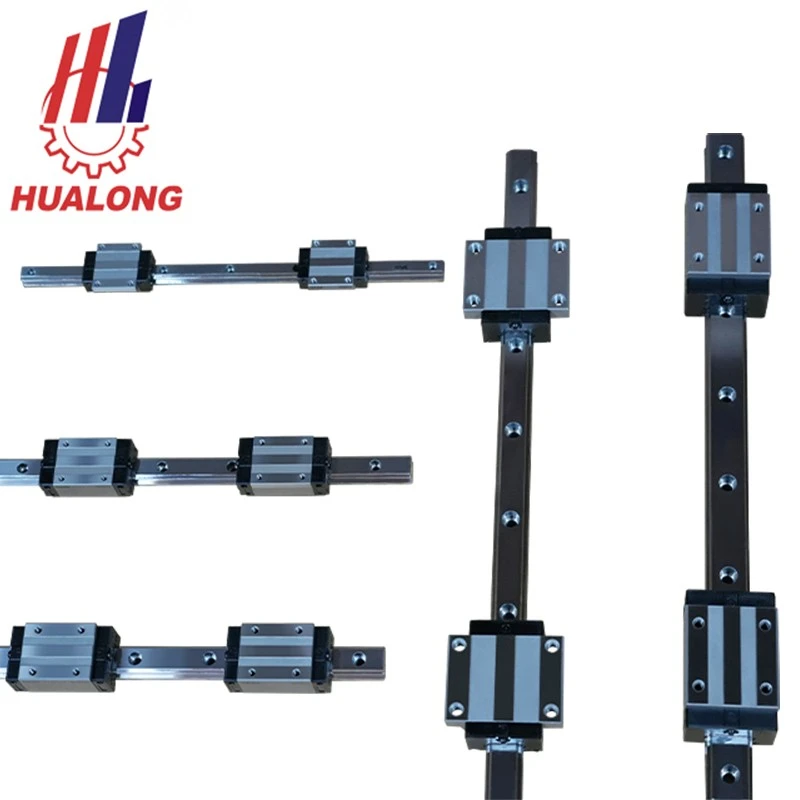

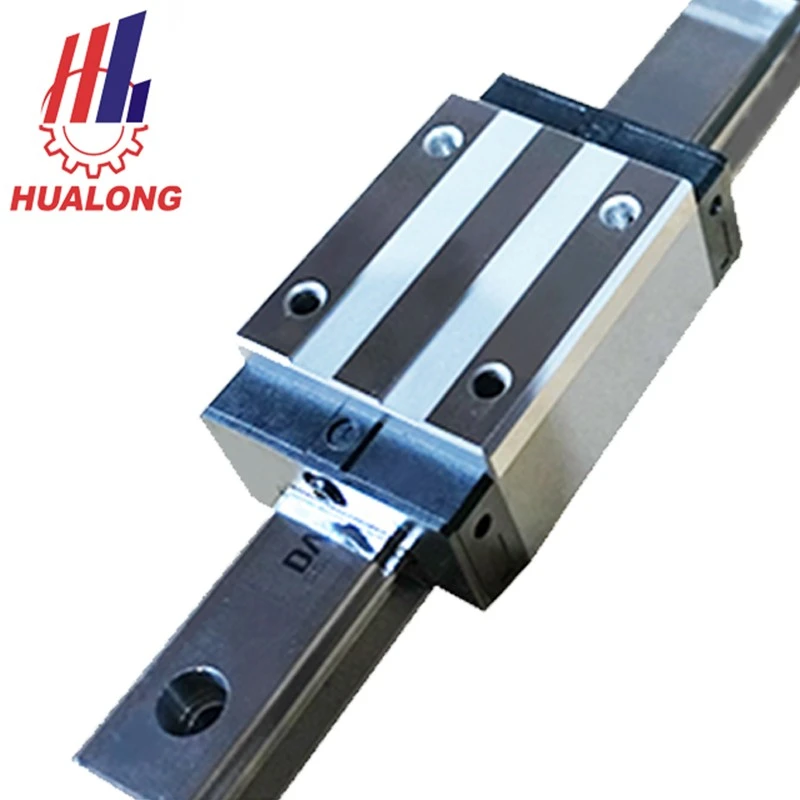

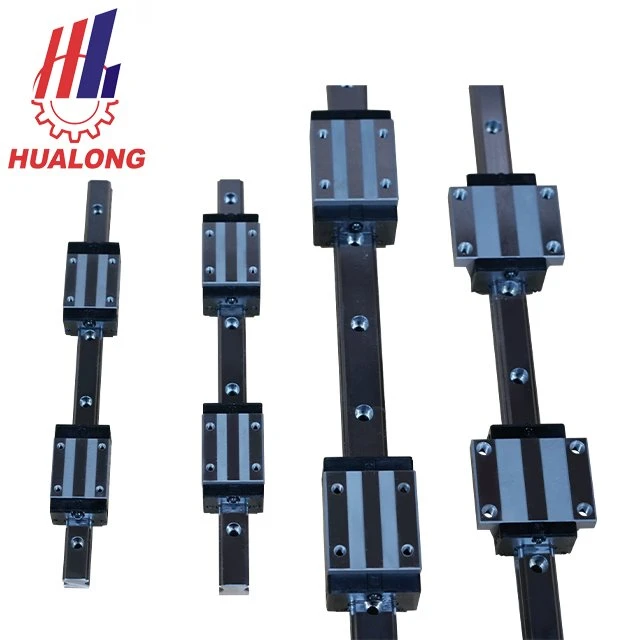

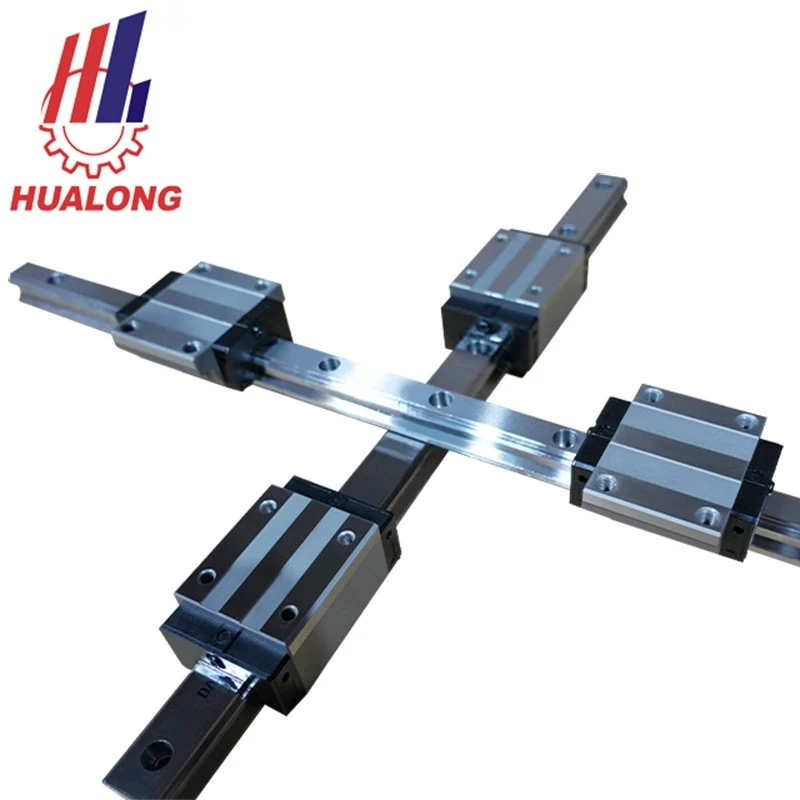

القضبان التوجيهية للمحامل الدوارة

إن قضبان التوجيه ذات المحامل الأسطوانية عبارة عن مكونات حركة خطية دقيقة تتكون من سكة ثابتة ومنزلق متحرك وبكرات أسطوانية (تحل محل الكرات) كعناصر دوارة. يوفر التصميم الفريد مساحة اتصال أكبر، مما يؤدي إلى زيادة سعة التحميل، وصلابة أكبر، وتحسين تخفيف الاهتزاز.

دقة تحديد المواقع
محاذاة ذاتية -تلقائية، بدون انزلاق
الاحتكاك بين شريط التمرير والسكك الحديدية هو احتكاك الأسطوانة. مع تشوه مرن للأعمدة الفولاذية ونقل نقطة الاتصال، لا يوجد انزلاق.

كوبت صف كرة فولاذي دقيق
لا التشويش
السلس والتشغيل
ويستخدم بكرات مرتبة بشكل متقاطع كعناصر حاملة لتحقيق دقة عالية وحركة خطية منخفضة الاحتكاك. بالمقارنة مع نظام السكك الحديدية المنزلقة التقليدية، فإن سكة التوجيه ذات الأسطوانة المتقاطعة يمكن أن توفر صلابة أعلى وقدرة تحميل أفضل، ويمكن أن تقلل بشكل فعال الاحتكاك والتآكل، وبالتالي إطالة عمر خدمة المعدات الميكانيكية.

حشية مقاومة للغبار
يمنع الغبار وبقع الماء من الدخول
عمر خدمة أطول بدون غبار

المواصفات الكاملة والمخزون الكافي-.
الجودة المستوردة وبأسعار تنافسية
تتوفر أحجام ومواصفات متعددة لتلبية احتياجاتك المختلفة

ليس عرضة لخسارة الكرة
تصميم مضاد لخسارة-الكرة-مع مثبتات الكرة؛ تم تجهيز جميع أشرطة التمرير بقضبان بلاستيكية-لا داعي للقلق بشأن سقوط الكرات عند تثبيت أو إزالة أشرطة التمرير، مما يجعل التثبيت بسيطًا ومريحًا

تصميم قابل للتبديل لسهولة التركيب
يطابق أبعاد HIWIN، مما يتيح الاستبدال المتبادل بحجم متوافق

1. قم بتنظيف النتوءات والأوساخ المطابقة على وجه تركيب طاولة الماكينة قبل التثبيت

2. ضع سكة ​​التوجيه الخطية بشكل مسطح على طاولة الآلة، واجعل السطح المرجعي للريال مناسبًا لسطح التثبيت الجانبي لطاولة الآلة
يمكن استخدام كلا جانبي قضبان التوجيه الخطية كسطح مرجعي

3. قم بقفل مسامير التثبيت ولكن لا تقم بتشديدها بالكامل وجعل السطح المرجعي لسكة التوجيه مناسبًا لسطح التركيب بجانب طاولة الماكينة بأكبر قدر ممكن.
قبل التثبيت، تحقق مما إذا كانت فتحات المسامير متطابقة مع مسامير التثبيت

4. قم بربط مسامير تحديد موضع السكة بالتسلسل لجعل السكة تتناسب بشكل وثيق مع سطح التركيب بجانب طاولة الماكينة

5. استخدم مفتاح عزم الدوران لتشديد مسامير التثبيت إلى قيمة عزم الدوران المحددة. أحكم ربط مسامير التثبيت بالتسلسل من منتصف السكة حتى أطراف المسامير-وهذا يضمن دقة ثابتة

6. للقضبان المقترنة المتبقية. اتبع الخطوات من 1 إلى 5 لتركيب السكة الجانبية المرجعية

قم بقفل مسامير التثبيت ولكن لا تقم بإحكام ربطها بالكامل، استخدم ملزمة للضغط على السطح المرجعي للقضيب بإحكام على سطح التثبيت الجانبي الثابت للماكينة. ثم استخدم مفتاح عزم الدوران في مسامير تثبيت السكة بالتسلسل وفقًا لقيمة عزم الدوران المحددة.

جودة المنتج جيدة
جودة معالجة أفضل
1. قطع السكك الحديدية التوجيهية: لا نتوءات ولا اسوداد
2. تجميع المنزلق (فحص متعدد لكل مجموعة)
3. كيس تغليف المصنع الأصلي: التعبئة والتغليف الفردي
4. حالة خشبية المهنية والتعبئة والتغليف الكرتون

تعتبر شركة Hualong Machinery Co., Ltd. شركة رائدة بارزة في تكنولوجيا النقل الخطي، تأسست في بوتيان، مقاطعة فوجيان، والتي تحمل 81 براءة اختراع صالحة حتى الآن، بما في ذلك 41 ابتكارًا خاصًا تم تطويرها بشكل مستقل.

بفضل عقود من الخبرة المتخصصة، تتطور شركة Hualong Machinery باستمرار جنبًا إلى جنب مع تطورات الصناعة، مع التركيز على تطوير-قضبان توجيه خطية عالية الدقة، ووحدات خطية، والملحقات ذات الصلة. يشتهر بالثبات المتميز وسعة التحميل العالية والتحكم الدقيق في الحركة.
